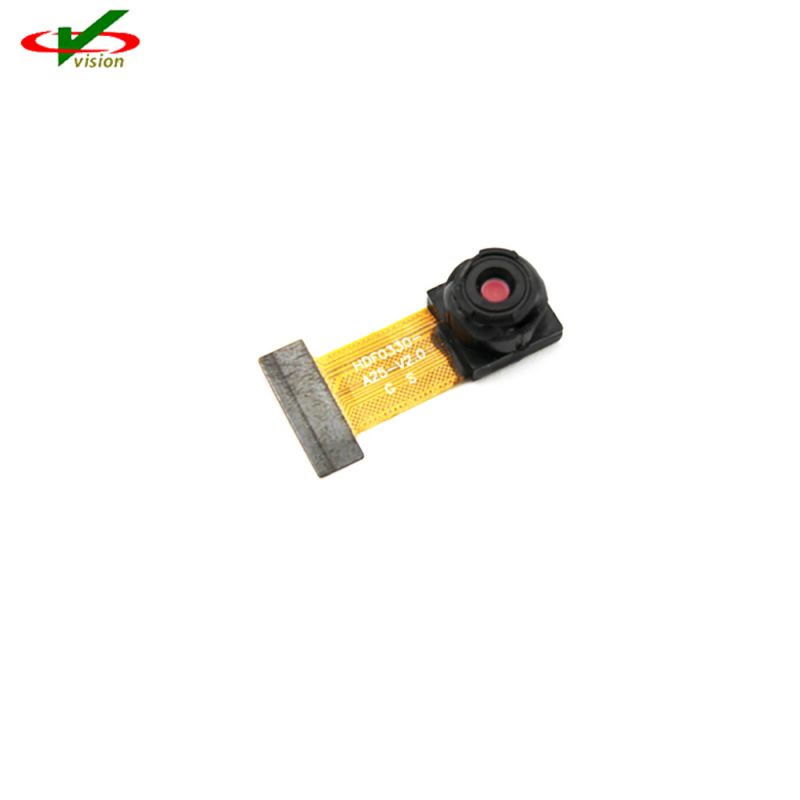

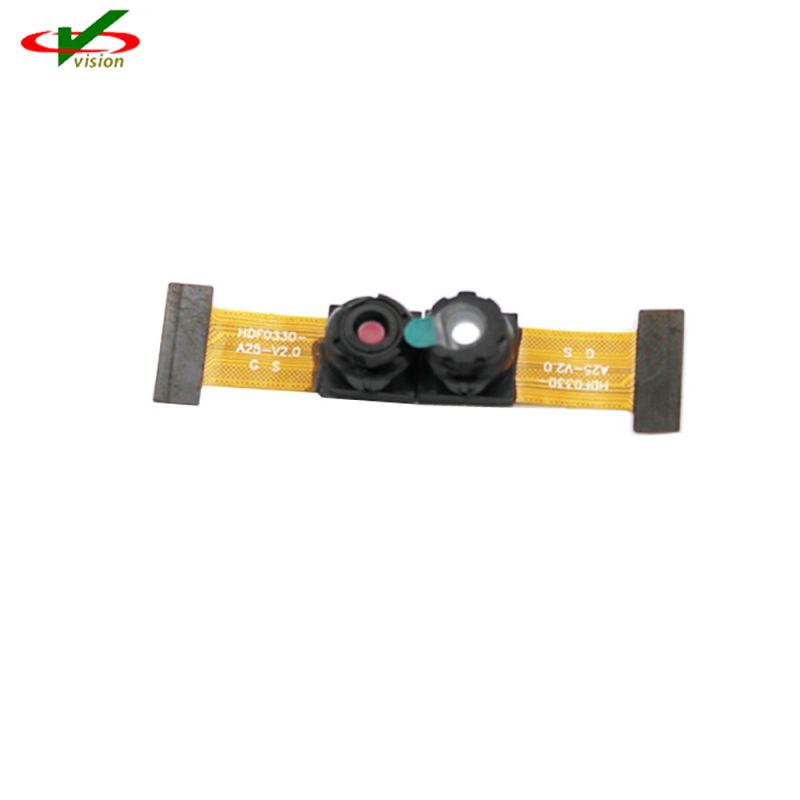

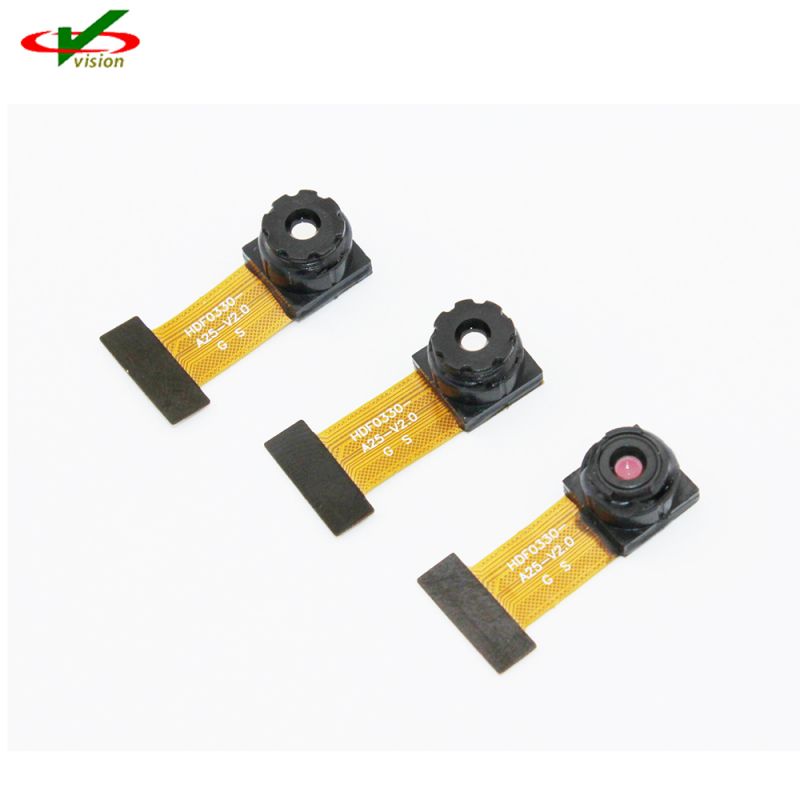

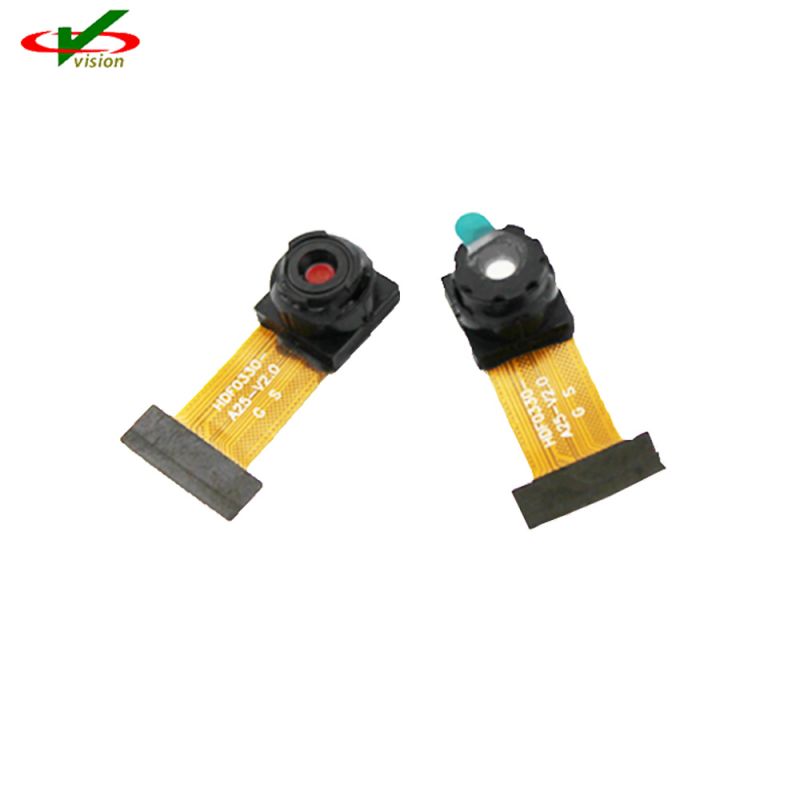

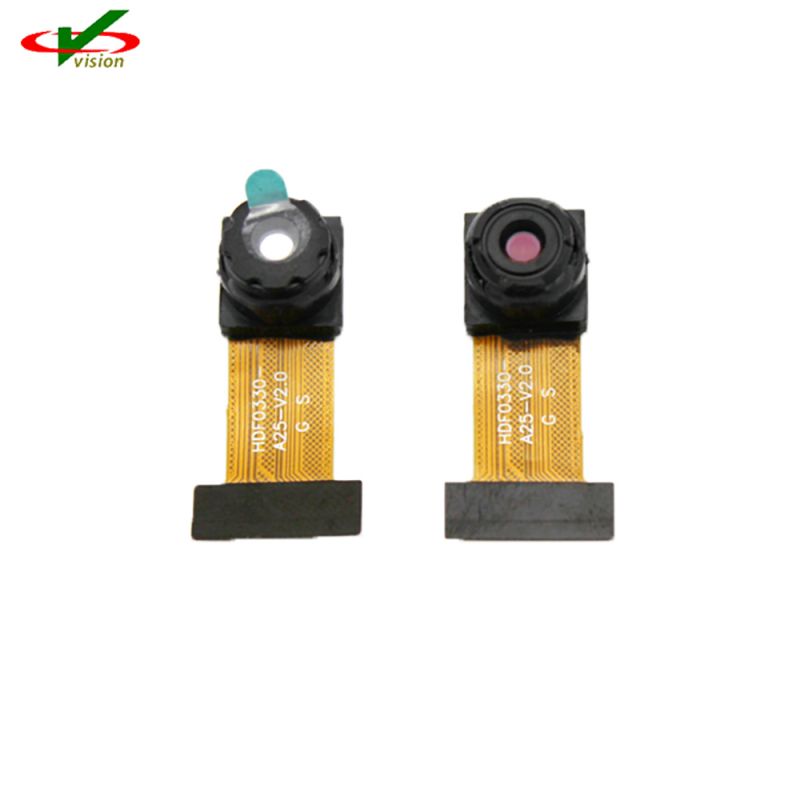

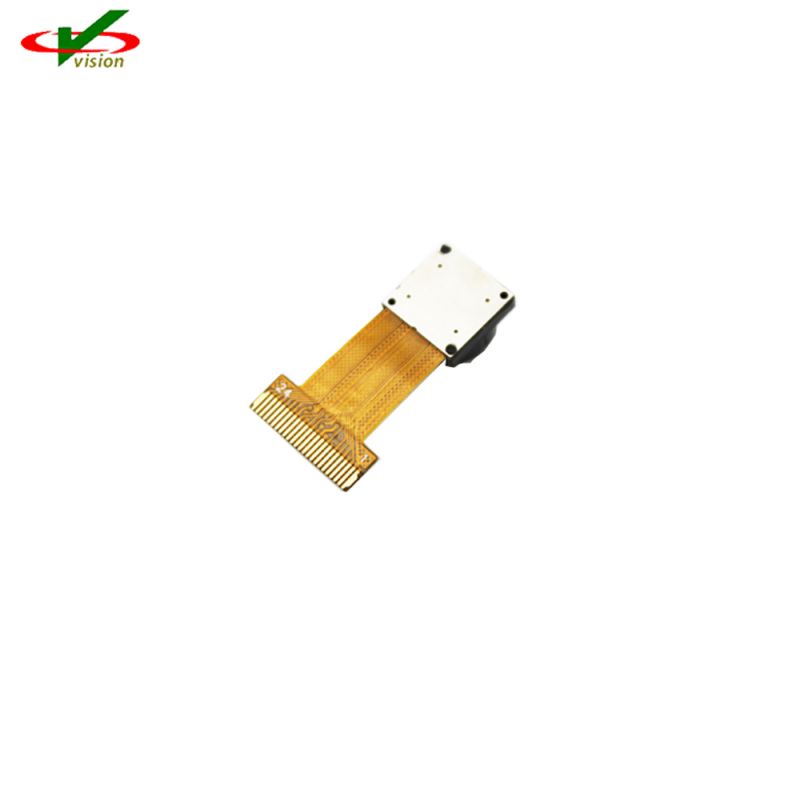

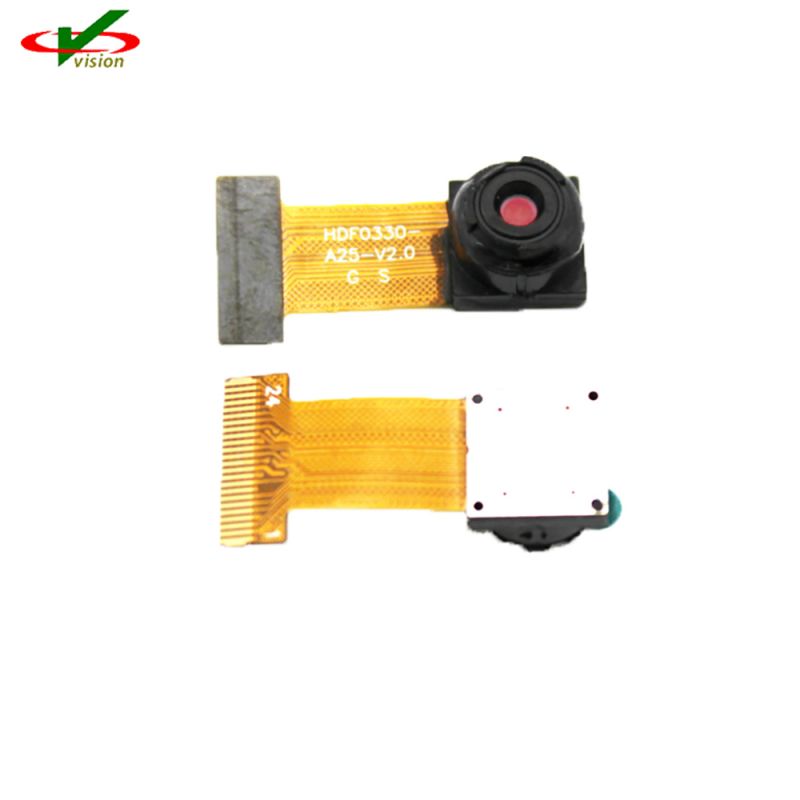

Modulul senzor 1080p de la Aptina AR0330 este un senzor de imagine digital CMOS de 1/3 inch cu o matrice activă de pixeli de 2304Hx1536V.
Modulul senzor 1080p AR0330 poate suporta captura de imagini statice digitale de 3,15 megapixeli (2048H x 1536V) și un mod video digital 1080p30+20% EIS (2304H x 1296V).
Modulul senzor 1080p AR0330 încorporează funcții sofisticate ale camerei de pe cip, cum ar fi ferestre, oglindire, moduri de subeșantionare pe coloane și rânduri și moduri instantanee.
• Pixel de 2,2 µm cu tehnologie Aptina™ A-Pix™
• Performanță superioară la lumină scăzută
• Imagini statice de 3,4 Mp (3:2) și 3,15 Mp (4:3)
• Suport pentru obturator mecanic extern
• Suport pentru LED-uri externe sau blitz Xenon
• Interfețe de date: MIPI serială cu două benzi sau interfață paralelă
• Oscilator cu buclă blocată în fază (PLL) pe cip
• Corecție integrată a culorilor și a umbririi lentilelor în funcție de poziție
• Interfață serială simplă cu două fire
• Calibrare automată a nivelului de negru
• Compresie A-Lege de ieșire de 12 la 10 biți
• Mod slave pentru control precis al ratei de cadre și pentru sincronizarea a doi senzori
| Parametri cheie | Valoare tipica | ||
| Format optic | 1/3 inch (6,0 mm) | ||
| Întreaga matrice: 6,09 mm | |||
| Imagine statică: 5,63 mm (4:3) | |||
| Imagine HD: 5,82 mm (16:9) | |||
| Pixeli activi | 2304(H) x 1536(V): (întreaga matrice): | ||
| 5,07 mm (înălțime) x 3,38 mm (v) | |||
| 2048(H) x 1536(V) (4:3, mod fix) | |||
| 2304(H) x 1296(V) (16:9, mod sHD) | |||
| Dimensiunea pixelilor | 2,2 μm x 2,2 μm | ||
| Matrice de filtre de culoare | RGB Bayer | ||
| Tip obturator | ERS și GRR | ||
| Interval de ceas de intrare | 6 – 27 MHz | ||
| Ceas de ieșire maxim | 98 Mp/s (MIPI paralel sau pe 2 benzi) | ||
| Responsabilitate | 2,0 V/lux-sec | ||
| Consumul de energie | Mod MIPI 1080P30: 282mW. | ||
| 1080P30 Mod paralel: 252mW | |||
| SNRMAX | 39 dB | ||
| Interval dinamic | 69,5 dB | ||
| Tensiunea de alimentare | I/O/Digital | 1,7–1,9 V (1,8 V nominal) sau 2,4–3,1 V (2,8 V nominal) |
|
| Digital | 1,7–1,9 V (1,8 V nominal) | ||
| Analogic | 2,7–2,9 V | ||
| Temperatura de Operare (joncțiune) -TJ |
-30°C până la + 70°C | ||
| Opțiuni de pachet | 6,28 mm x 6,65 mm CSP | ||
• Cameră video digitală de înaltă definiție 1080P30
• Camere web și camere pentru videoconferințe
• Securitate
